應用

■可廣泛應用于中小型驅動機構的停車制動或減速制動。

■卷繞機構的張緊制動,如造紙廠卷紙張緊、新聞?dòng)∷r(shí)新聞紙的張緊控制、鋼板(鋼絲)卷展開張緊及電線電纜放線、放纜張緊控制等。

設計特點

■結構緊湊、體積小、重量輕、使用方便。

■動作靈敏、控制靈活。

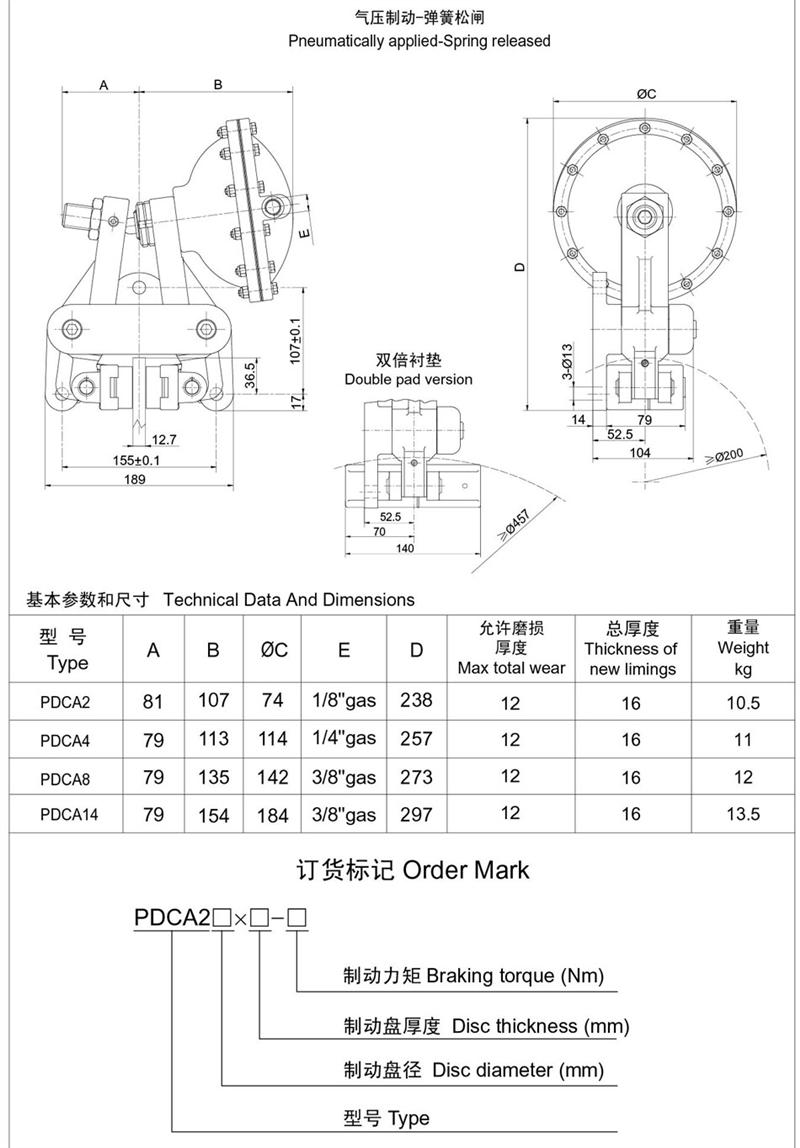

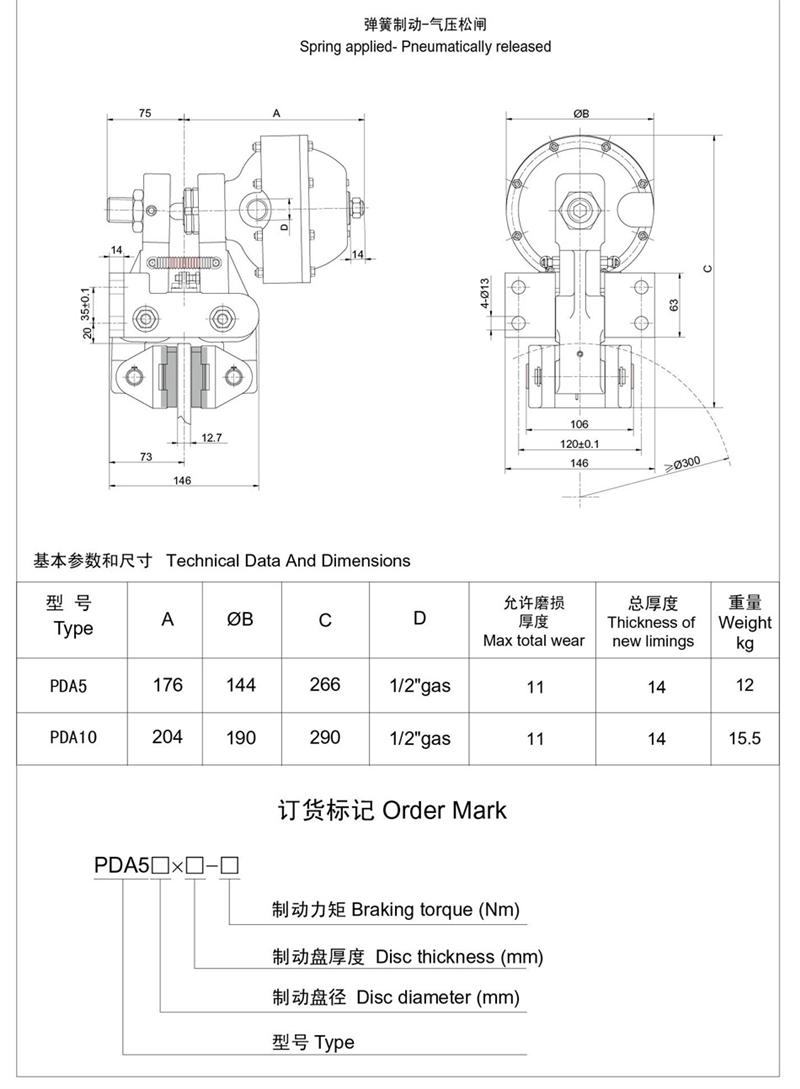

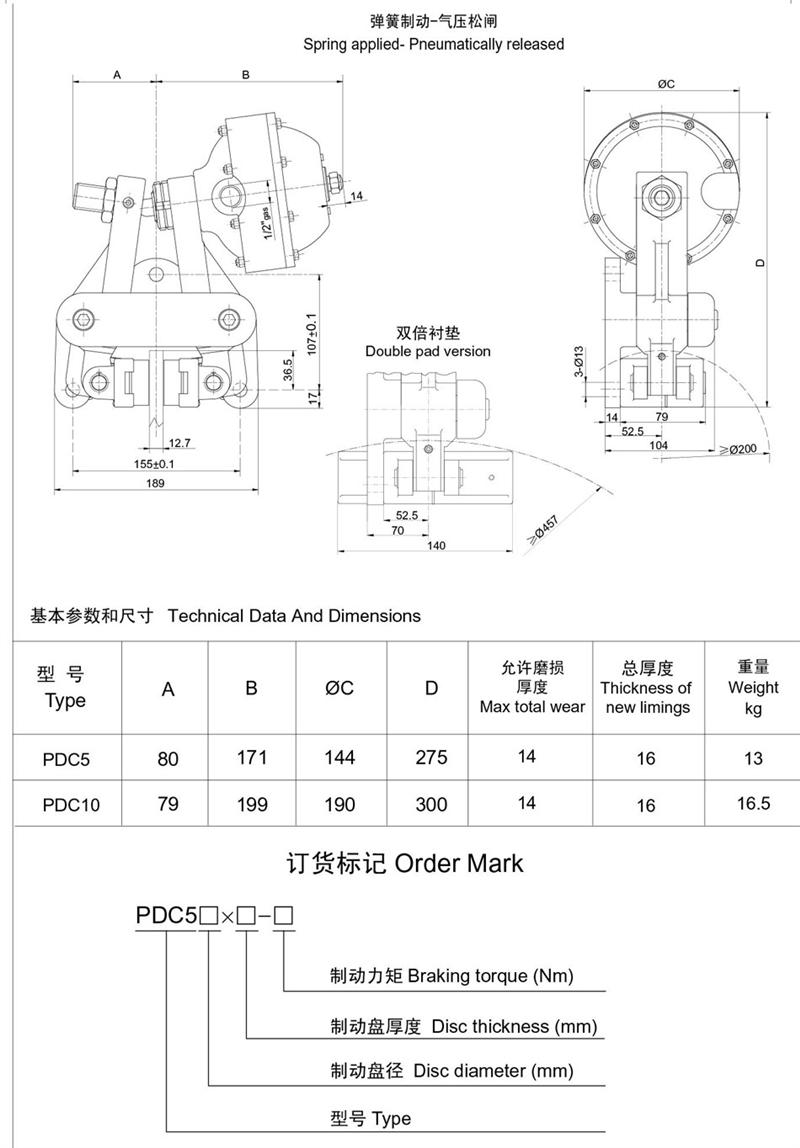

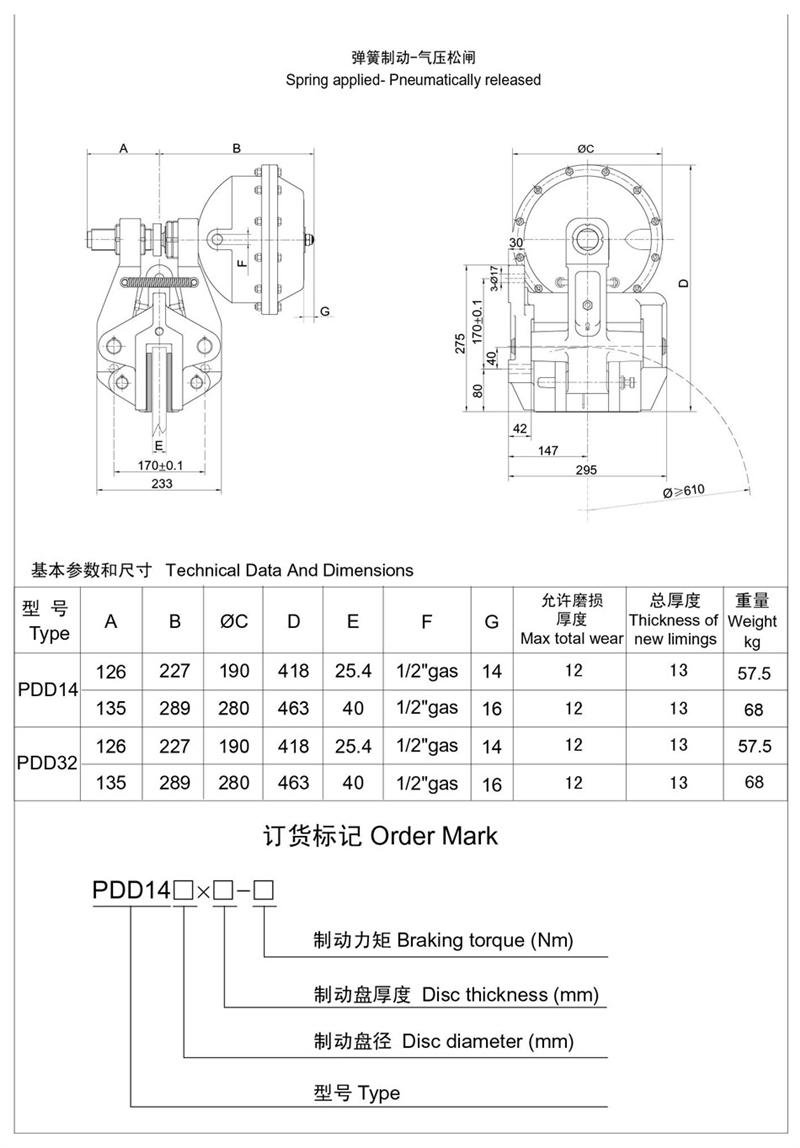

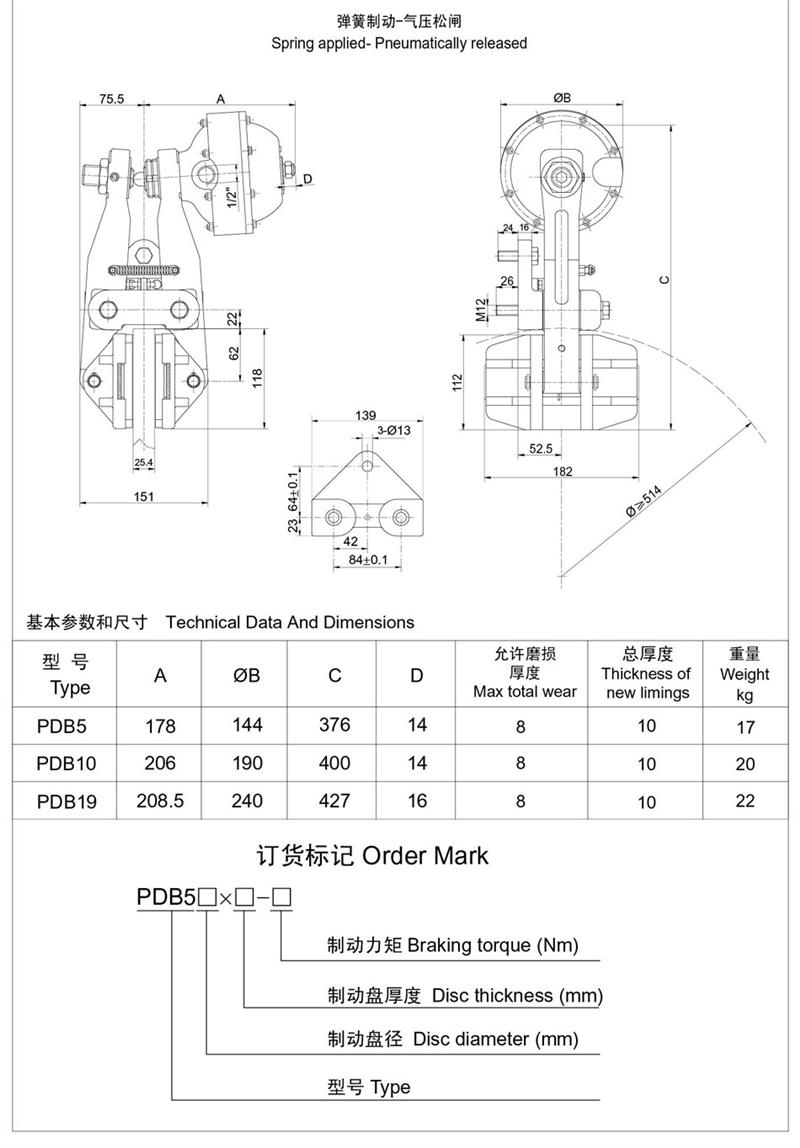

■有常閉式設計:彈簧制動,氣動釋放(開閘);有常開式設計：由氣壓制動，彈簧釋放，制動力可隨氣壓的改變而變化,使用時可根據需要靈活改變。

■采用意大利產氣包，可靠性高，使用壽命長。

■插裝式無石棉襯墊，更換容易、無公害。

使用說明

■適合的環境溫度：-40~+60℃。

■大工作壓力：7bar。

■氣源要求：通入氣包的壓縮空氣應干燥、潔凈，不能含有腐蝕性氣體。■安裝方式：適合于水平軸或垂直軸制動方式。水平軸制動方式時，可沿制動盤周圍任意角度安裝，但好是水平安裝；垂直軸制動方式時，角度不限。一個制動盤，可安裝一臺制動器，也可?安裝兩臺或兩臺以上制動器，但安裝兩臺或兩臺以上時建議盡量對稱安裝。

■建議制動盤厚度選擇標準值：12.7、25.4、30(mm),如有特殊需要也可按用戶要求設計(在訂貨時需注明)。

■制動器的釋放（開閘）或制動可通過電磁閥控制，壓力的調節可通過調壓閥來實現?！鲋苿?dòng)器可根據需要設置釋放（開閘）限位和襯墊磨損限位開關，以實現釋放聯鎖（或故障顯示）自動功能和襯墊磨損到限位位置時的聯鎖（或信號指示）自動功能。限位開關一般為機械式和接近式兩種形式（由用戶選擇，無選擇時提供機械式開關）。機械式開關的電源一般為：大電壓AC500V，DC250V，出線口螺紋pg11；接近開關電?源為：AC24~240V。
